Musterdossier
200 Seiten, aus CE-Copilot heraus exportiert und unverändert veröffentlicht. Das Beispiel ist die Roboter-Schweißzelle RSZ-2600, eine Sondermaschine als Gesamtheit von Maschinen, mit allem, was die Software für ein Projekt erzeugt: Risikobeurteilung, Normenliste, Konformitätserklärung, technische Unterlagen, Prüfprotokolle, funktionale Sicherheit und Cybersicherheit.
Ohne Anmeldung, ohne E-Mail-Adresse · PDF, 2,4 MB · Stand 28. September 2026
Inhalt
Alle Module arbeiten im Projekt auf denselben Daten: Die Gefährdungen aus der Risikobeurteilung tragen die Sicherheitsfunktionen, die festgelegten Normen erscheinen in der Konformitätserklärung. Der Gesamt-Export bündelt sie in dieser Reihenfolge, mit anklickbarem Inhaltsverzeichnis.

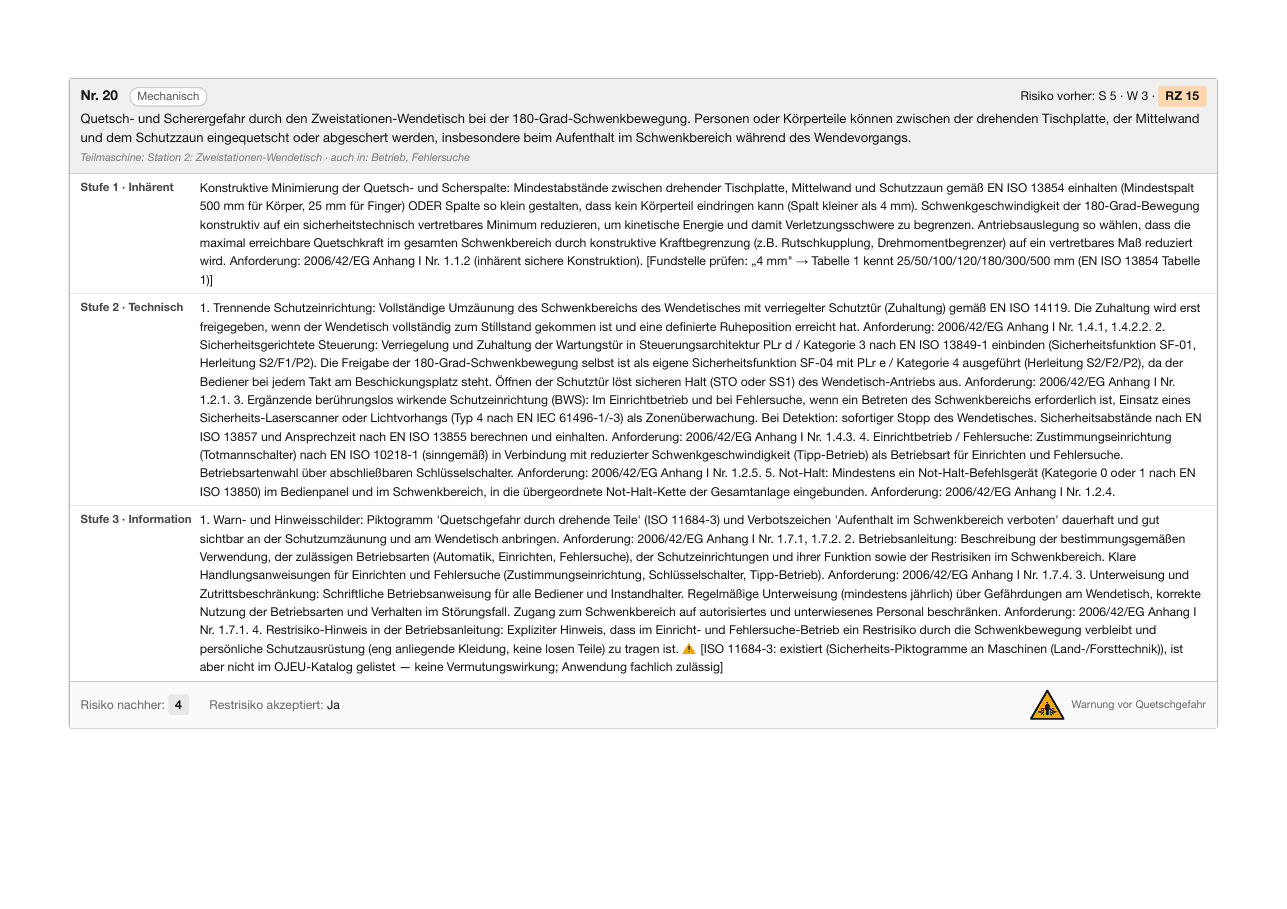

Jede Gefährdung als eigener Block: Lebensphase, Gefährdungsart, Risikozahl vor den Maßnahmen (Schwere × Wahrscheinlichkeit), Schutzmaßnahmen in der 3-Stufen-Methode nach EN ISO 12100 mit den jeweils zugehörigen Anforderungen aus Anhang III der Maschinenverordnung, Restrisiko und Akzeptanzentscheidung.
42 Gefährdungen·S. 3–123·Querformat

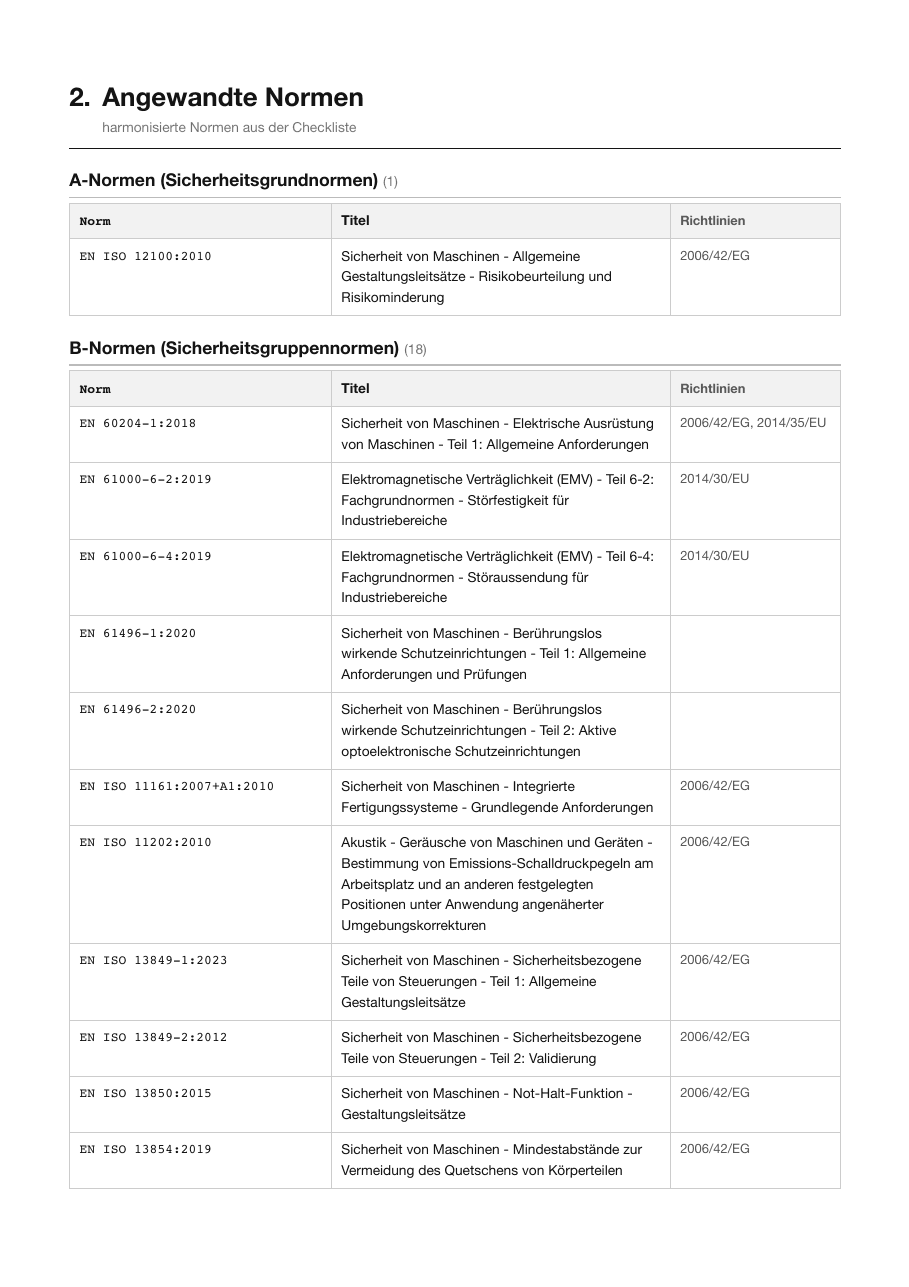

Die festgelegten Normen, getrennt nach A-, B- und C-Normen, mit vollständigem Titel und der Richtlinie, unter der sie harmonisiert sind. Fachlich angewandte Regelwerke ohne Harmonisierung stehen in derselben Liste, erkennbar ohne Richtlinien-Zuordnung.
24 Normen·S. 124–126

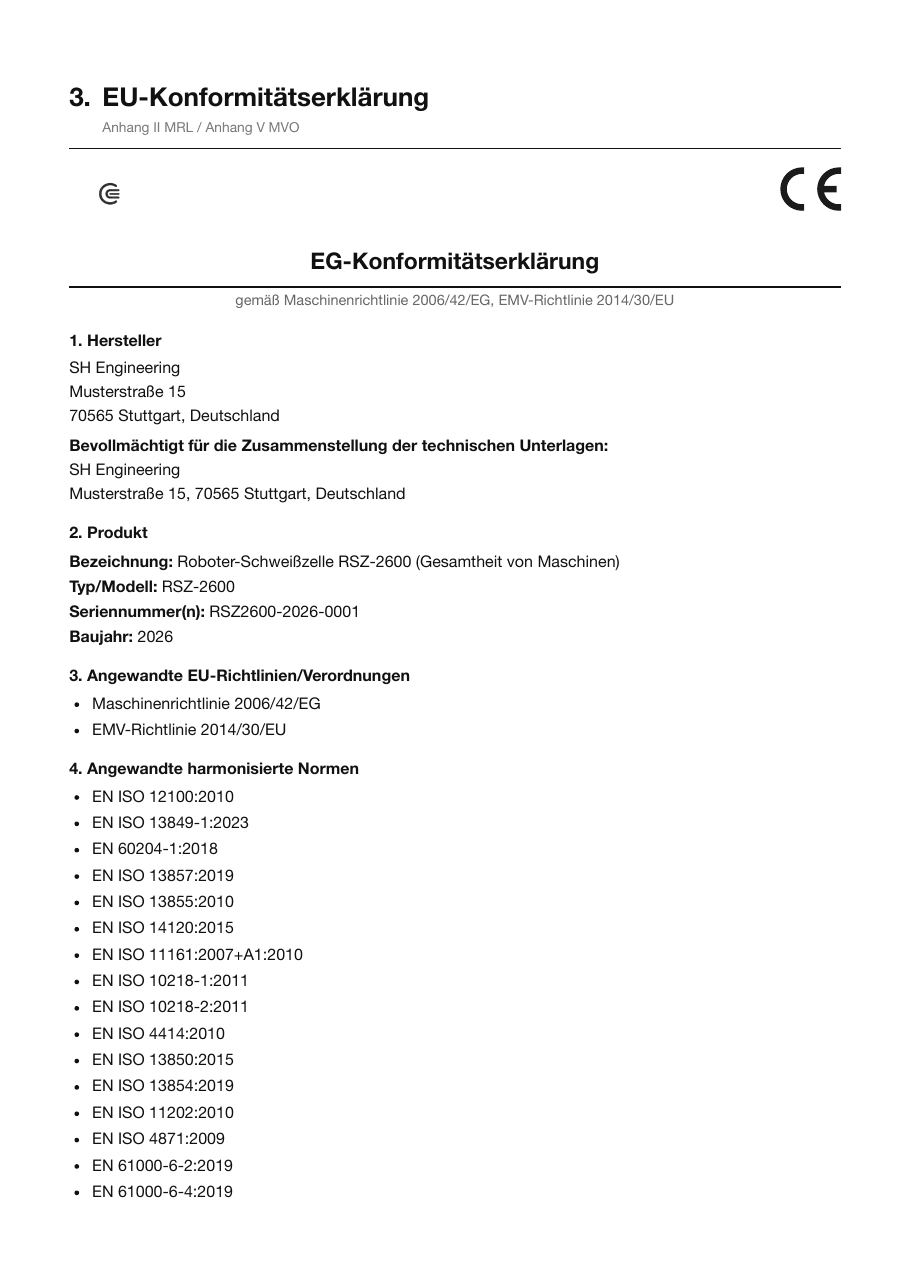

Die unterzeichnete Erklärung mit Hersteller, Produktangaben samt Seriennummer, angewandten Rechtsvorschriften, der Normenliste aus Modul 2 und dem gewählten Konformitätsbewertungsverfahren.
1 Erklärung·S. 127–128

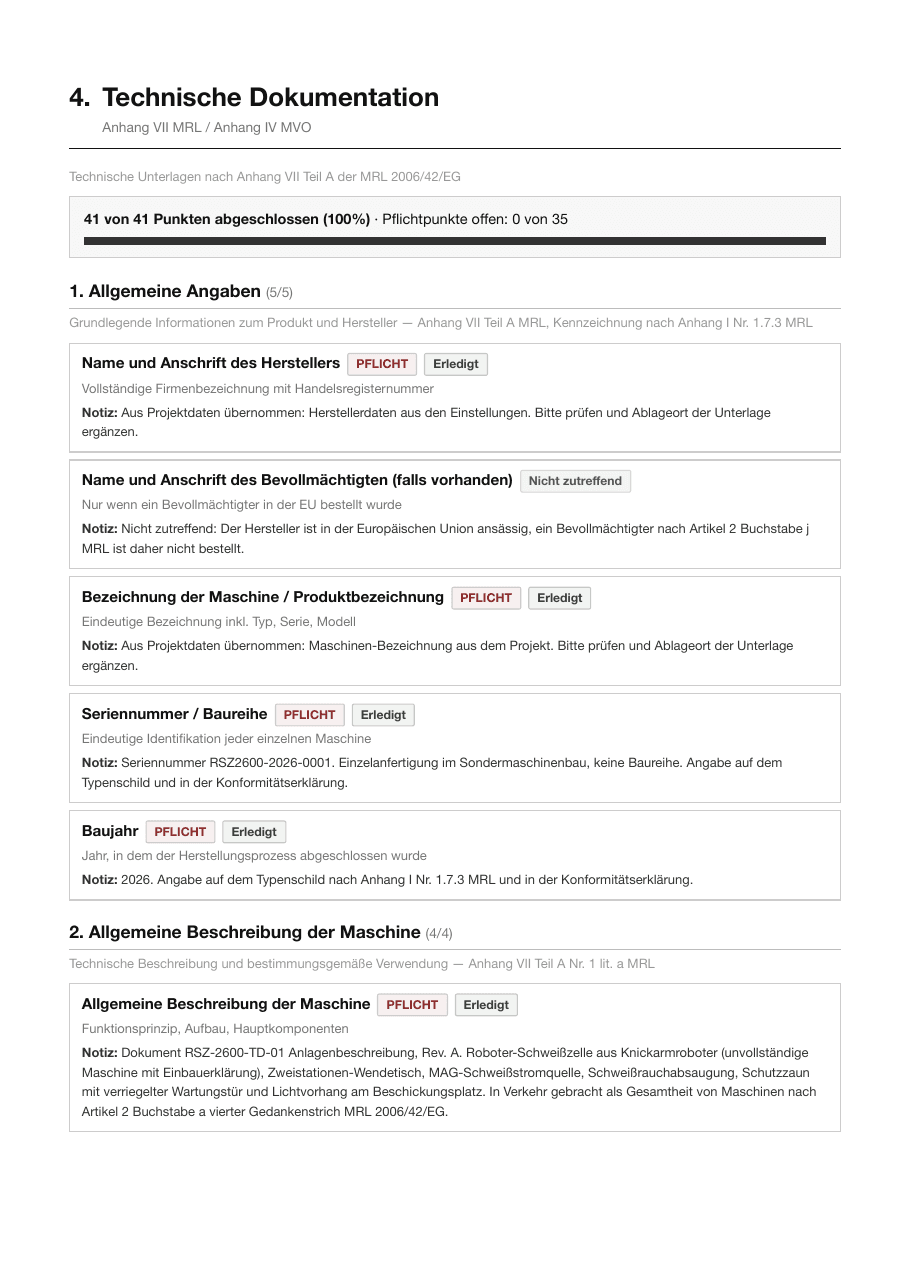

Die Checkliste der technischen Unterlagen nach Anhang IV Teil A: Was liegt vor, mit welchem Status und welcher Notiz. Zeichnungen, Schaltpläne und Berechnungen werden hier nachgewiesen und verwaltet, nicht ersetzt.
Fortschritt 97 %·S. 129–138

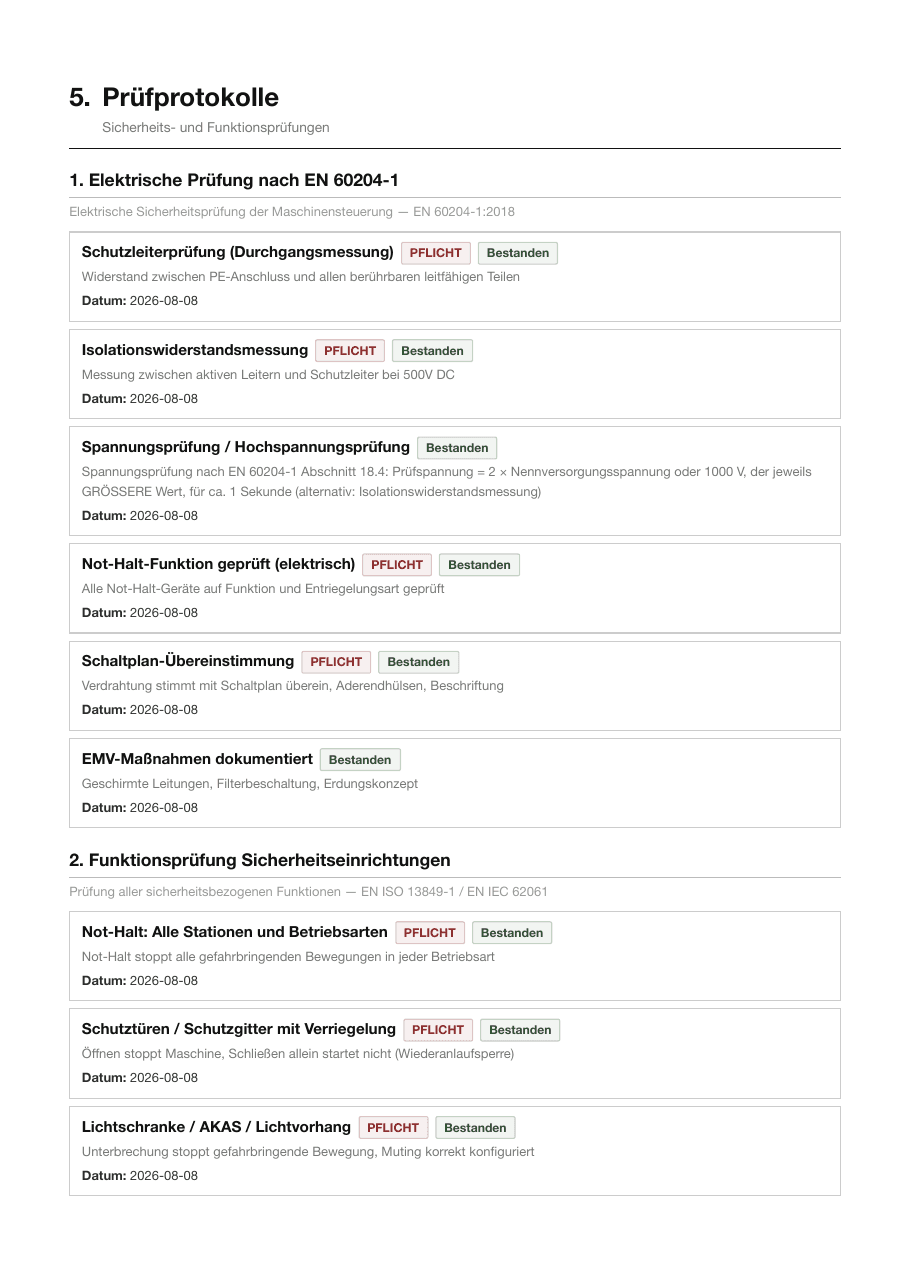

Elektrische Prüfung nach EN 60204-1, Funktionsprüfung der Sicherheitseinrichtungen und weitere Prüfblöcke, jeweils mit Prüfpunkt, Pflichtkennzeichnung, Ergebnis und Prüfdatum.
74 von 78 Prüfpunkten·S. 139–152

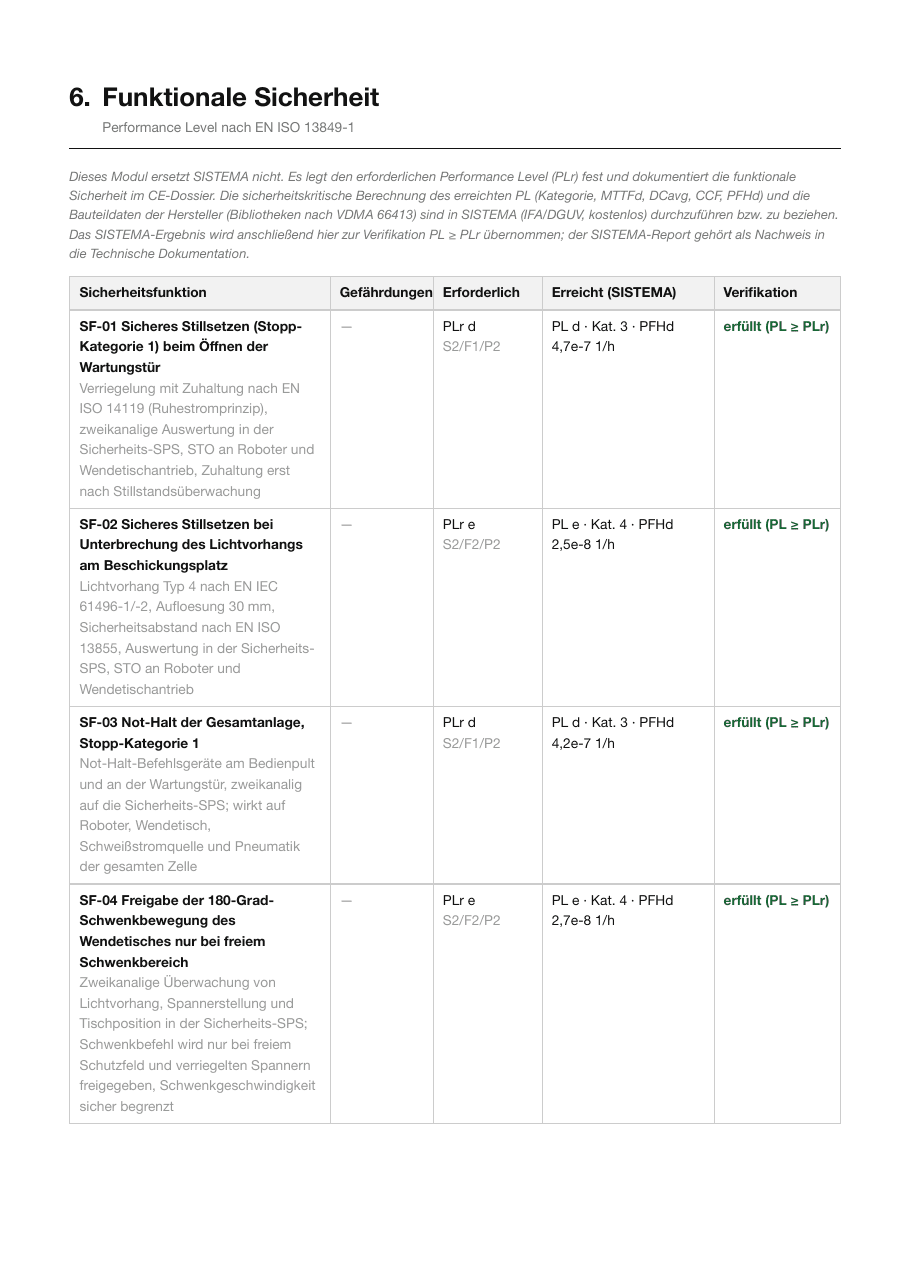

Je Sicherheitsfunktion der erforderliche Performance Level (PLr) mit den Risikographen-Parametern, das aus SISTEMA übernommene Ergebnis (Kategorie, PFHd) und die Verifikation PL ≥ PLr. Die Berechnung selbst bleibt in SISTEMA.
5 Sicherheitsfunktionen·S. 153–154

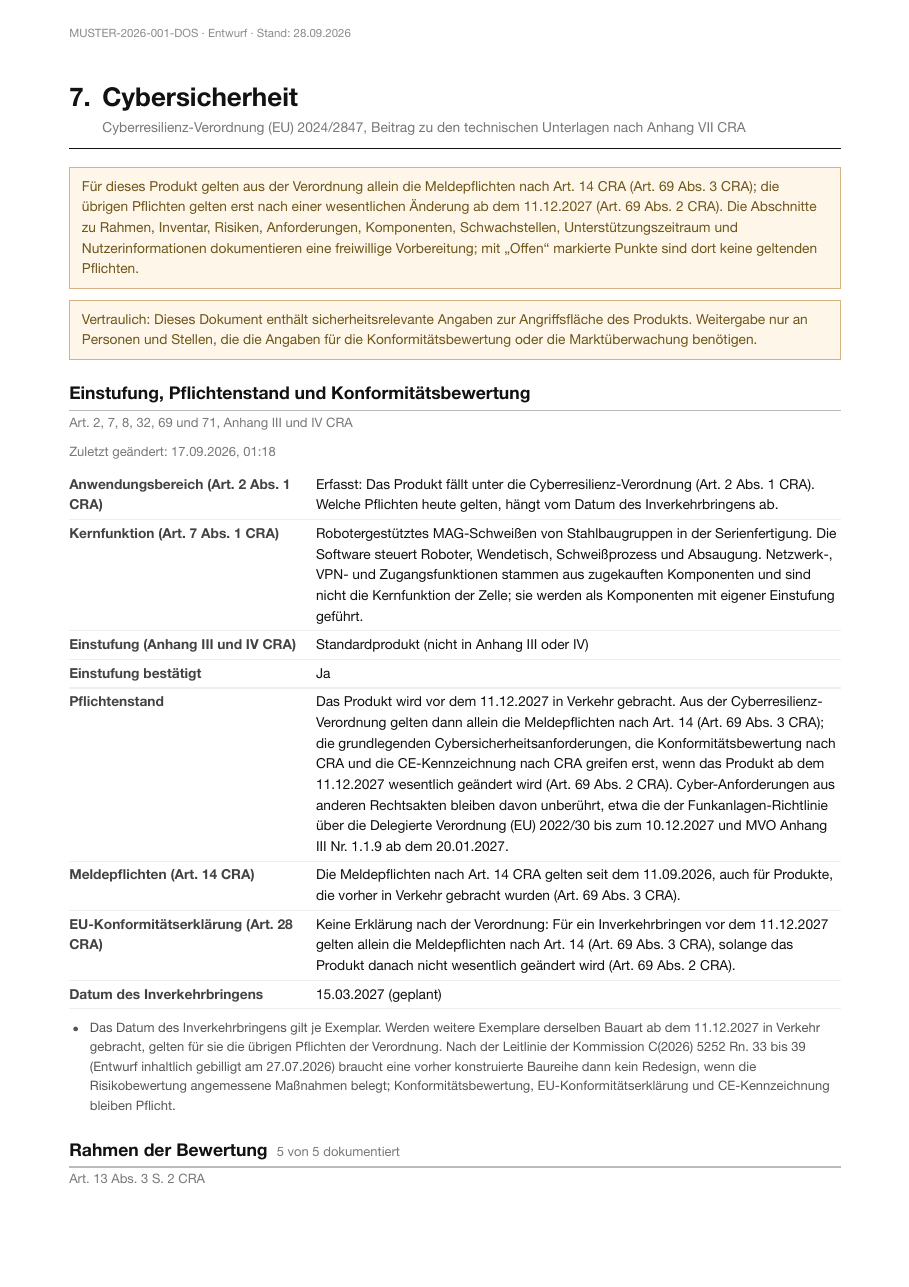

Einstufung und Pflichtenstand nach dem Datum des Inverkehrbringens, Schnittstellen- und Asset-Inventar, Bewertung der Cybersicherheitsrisiken, Anforderungsmatrix nach Anhang I, Komponenten Dritter, Unterstützungszeitraum, Schwachstellenbehandlung, Meldeprozess nach Art. 14 und die Nutzerinformationen nach Anhang II.
8 von 9 Abschnitten vollständig dokumentiert·S. 155–169

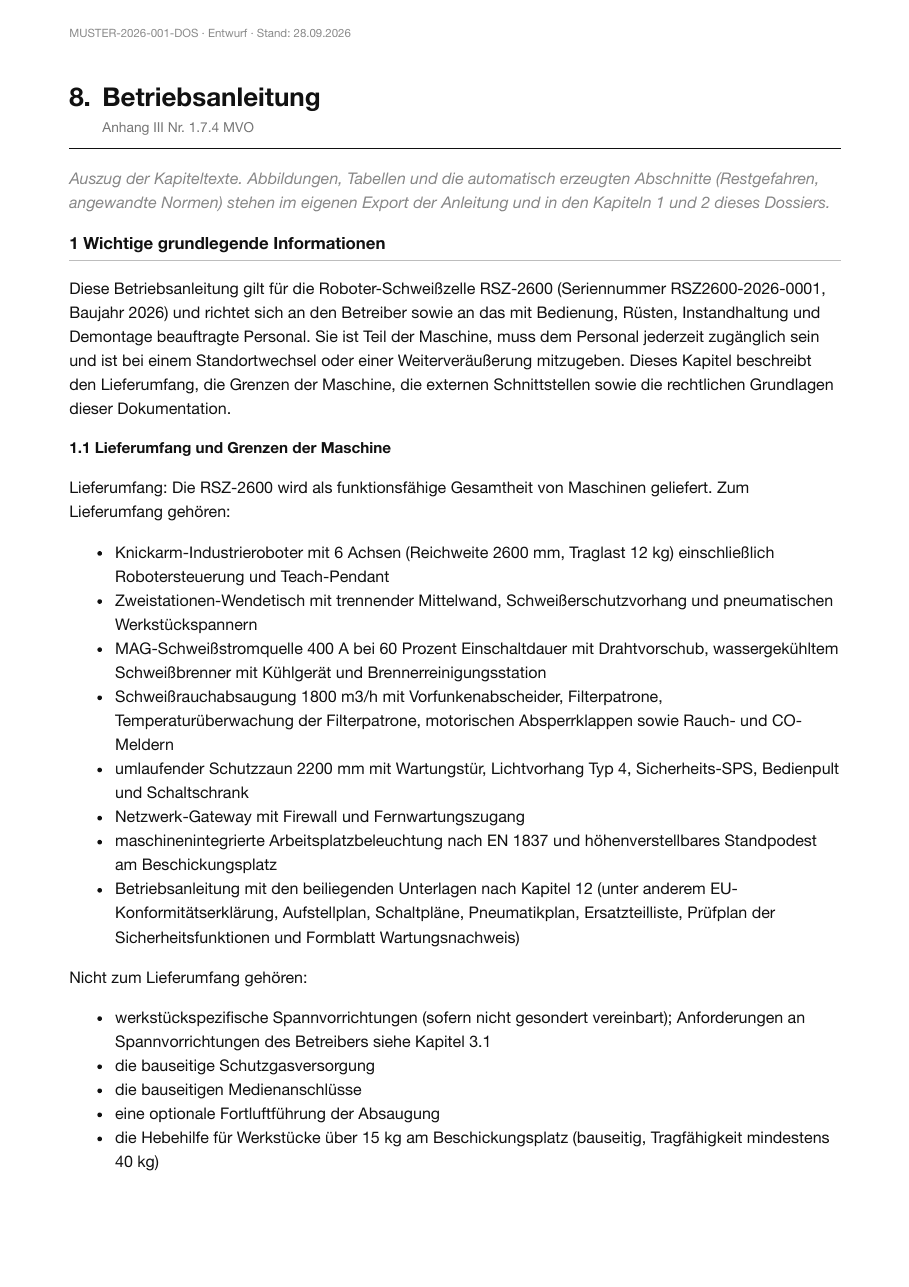

Die Kapiteltexte der Betriebsanleitung mit Zwischenüberschriften, Listen und Tabellen, weil die Anleitung zu den technischen Unterlagen gehört. Abbildungen, Restgefahren und Normenliste stehen in den Kapiteln 1 und 2 und im eigenen Export der Anleitung, der mit der Maschine ausgeliefert wird.
13 Kapitel·S. 170–200
Grenzen
Zur Normprüfung hinter dem Dokument
Jede von der KI genannte Normnummer wird in CE-Copilot gegen den Katalog der im EU-Amtsblatt gelisteten Normen geprüft. Was dort nicht bestätigt werden kann, markiert die Software sichtbar im Projekt und im Export, statt die Nummer stillschweigend als gültige Norm auszugeben. Im Musterprojekt sind alle diese Hinweise bei der fachlichen Überarbeitung aufgelöst worden; der aktuelle Export enthält deshalb keine offenen Markierungen mehr. Genau diesen Endzustand soll die Prüfung herstellen: Sie zeigt die Stellen, an denen Ihre fachliche Entscheidung gefragt ist, so lange, bis keine mehr offen bleibt.
Und das Wichtigste zuletzt: Ein Musterdossier ist kein Freibrief. Die fachliche Prüfung und die Freigabe der Dokumentation bleiben beim Hersteller. Die Software strukturiert, belegt und hält die Unterlagen zusammen; unterschreiben müssen Sie.
Von der Richtlinienprüfung bis zur Konformitätserklärung in einer Anwendung, nach Maschinenrichtlinie heute und nach Maschinenverordnung ab dem 20. Januar 2027.
Konkret ändert sich zum Stichtag: Für sechs Maschinen-Kategorien in Anhang I Teil A der MVO (u.a. abnehmbare Gelenkwellen samt Schutzeinrichtungen, Fahrzeug-Hebebühnen, Bolzensetzgeräte und sicherheitsrelevante KI-Bauteile) reicht die Selbstbewertung über harmonisierte Normen nicht mehr: Dort wird die notifizierte Stelle zwingend. Prüfen, ob Ihre Maschine betroffen ist
