Muster-Betriebsanleitung

Das Dokument, das
mit der Maschine geht.

101 Seiten, aus CE-Copilot heraus exportiert und unverändert veröffentlicht. Beispiel ist die Roboter-Schweißzelle RSZ-2600, eine Sondermaschine als Gesamtheit von Maschinen, gegliedert in zwölf Kapitel nach Anhang I Nr. 1.7.4 der Maschinenrichtlinie, von der bestimmungsgemäßen Verwendung bis zur Entsorgung. Die Restgefahren stammen aus der Risikobeurteilung desselben Projekts.

Betriebsanleitung öffnen (PDF)14 Tage kostenlos testen

Ohne Anmeldung, ohne E-Mail-Adresse · PDF, 0,8 MB · Stand 13. August 2026

Deckblatt der Muster-Betriebsanleitung: Roboter-Schweißzelle RSZ-2600 mit Baujahr, Herstelleranschrift, Ausgabe und dem Vermerk Originalbetriebsanleitung

Nicht abgeschrieben

Drei Teile entstehen aus dem Projekt.

Der Unterschied zu einer Word-Vorlage steckt nicht im Layout, sondern in diesen Abschnitten: Sie werden beim Export aus den anderen Modulen desselben Projekts erzeugt und tragen im Dokument einen Quellvermerk. Ändert sich die Risikobeurteilung, ändert sich die Anleitung.

38 Gefährdungen

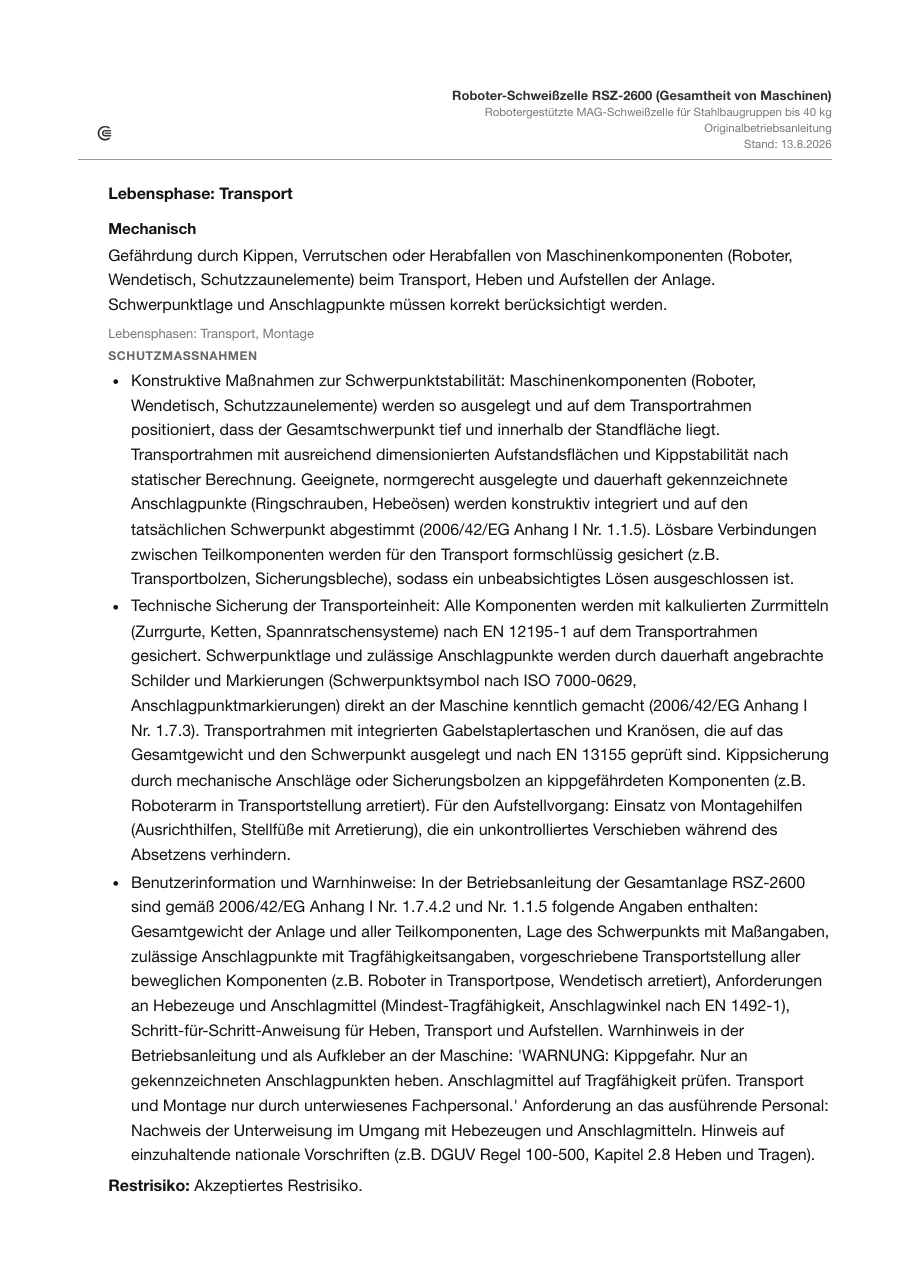

Restgefahren und Schutzmaßnahmen

Aus der Risikobeurteilung des Projekts, gegliedert nach Lebensphasen, mit den Schutzmaßnahmen der jeweiligen Gefährdung. Erscheint im Kapitel Sicherheit.

22 Normen

Angewandte harmonisierte Normen

Aus der Normen-Checkliste des Projekts, getrennt nach A-, B- und C-Normen, mit Titel und der Richtlinie, unter der sie harmonisiert sind.

nach Lebensphasen

Nachweis der Risikobeurteilung

Tabellarischer Nachweis mit Risikozahl und Akzeptanzentscheidung je Gefährdung, dazu das Anhangverzeichnis der mitgeltenden Unterlagen.

Seiten aus dem Dokument

Originalseiten, unbearbeitet.

Gliederung

Zwölf Kapitel, dem Lebenszyklus der Maschine nach.

Die Gliederung folgt Anhang I Nr. 1.7.4 der Maschinenrichtlinie und ist im Editor frei anpassbar: Kapitel umbenennen, verschieben, ausblenden oder eigene ergänzen. Die Nummerierung im Dokument richtet sich danach.

  1. 1

    Wichtige grundlegende Informationen

    Lieferumfang und Grenzen der Maschine, Abgrenzung der Verantwortung zwischen Anlagenbauer und Betreiber, externe Schnittstellen, rechtliche Hinweise und die Liste der angewandten harmonisierten Normen.

    S. 4–9
  2. 2

    Sicherheit

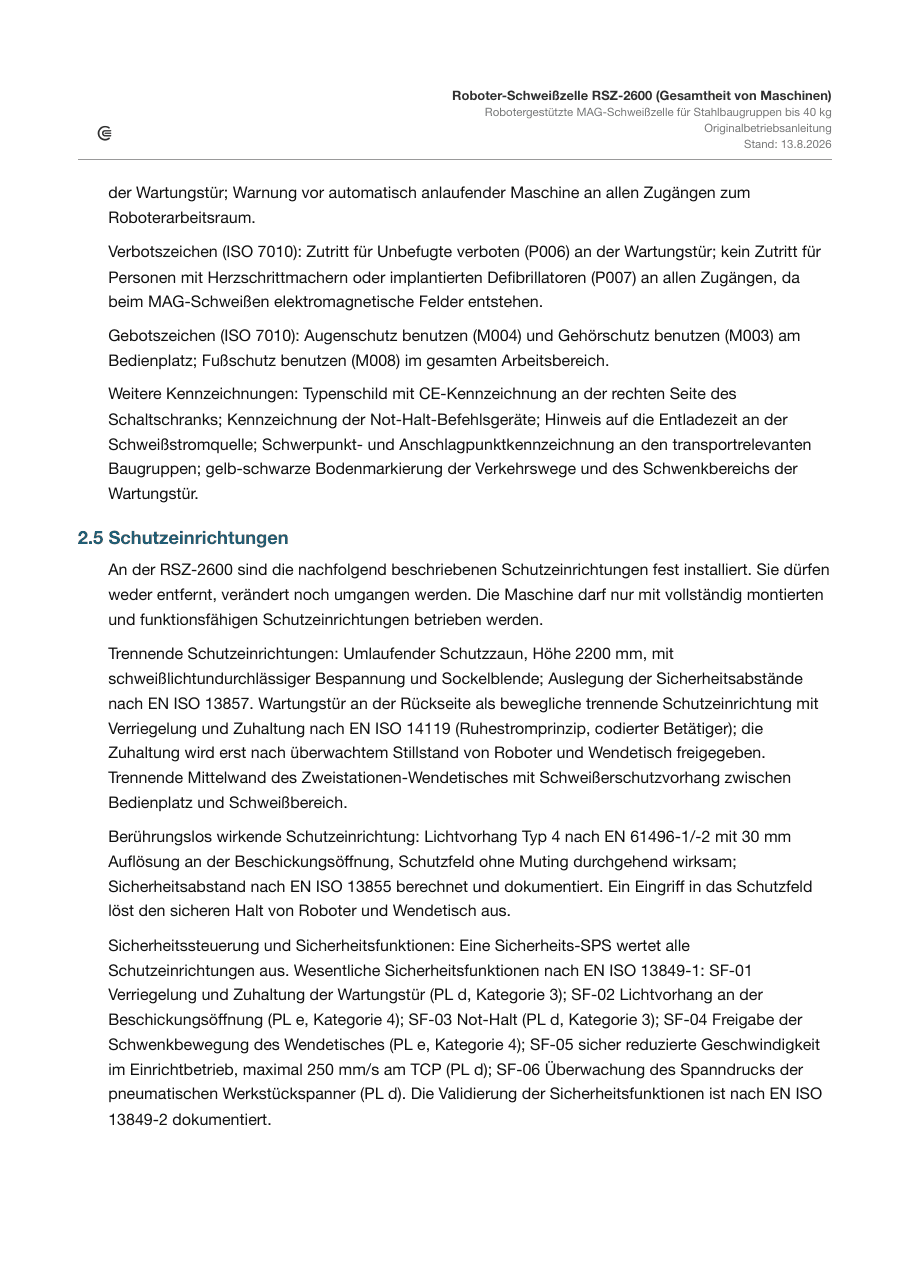

    Bestimmungsgemäße Verwendung, vorhersehbare Fehlanwendung, Sicherheitskennzeichnung, Schutzeinrichtungen mit Sicherheitsfunktionen und Performance Level. Daran anschließend die vollständige Restgefahren-Übersicht aus der Risikobeurteilung, nach Lebensphasen gegliedert.

    S. 10–74
  3. 3

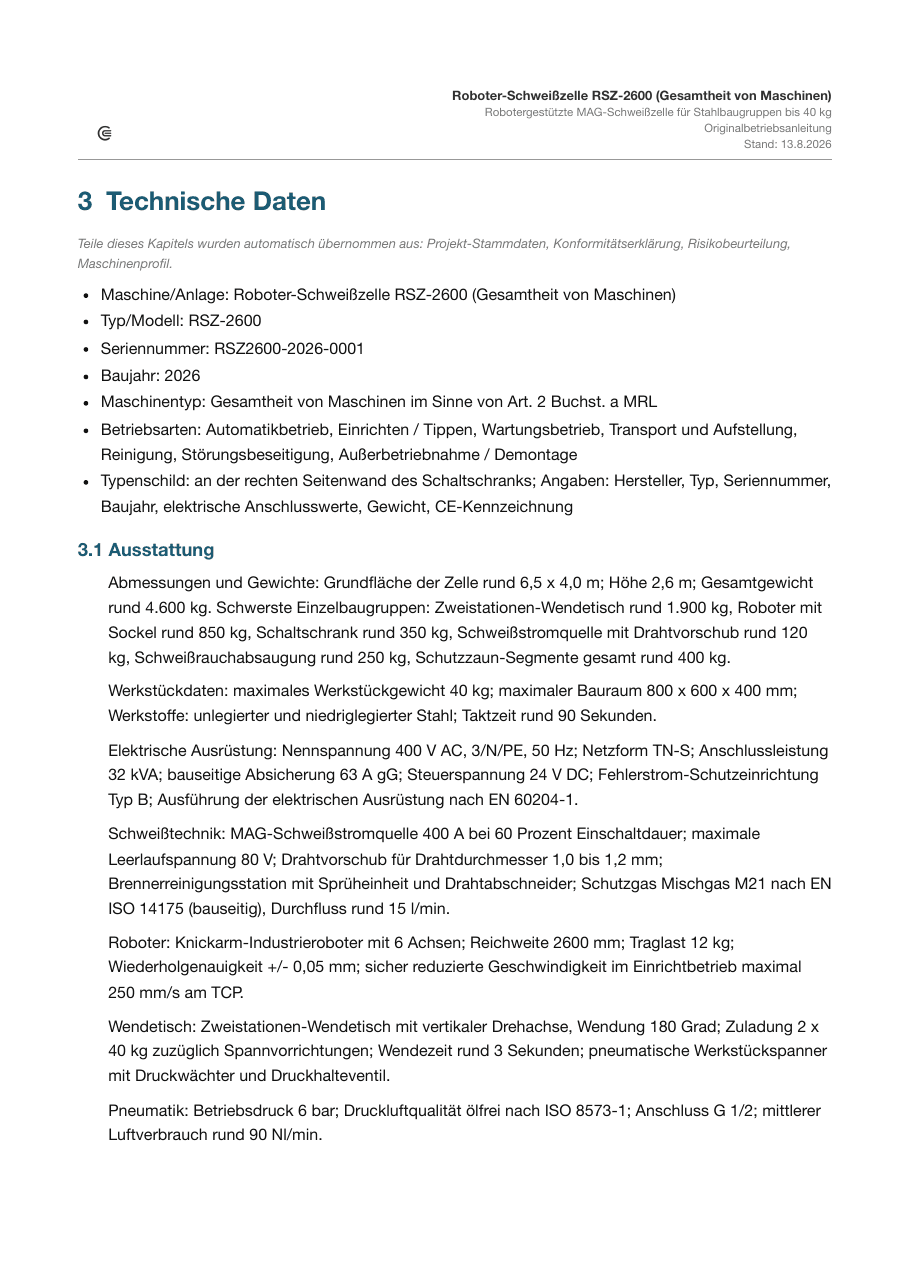

    Technische Daten

    Maße, Gewichte, Anschlusswerte, Werkstückdaten und Umgebungsbedingungen. Die Geräuschemission steht mit Messverfahren und Messunsicherheit dort, wo Anhang I Nr. 1.7.4.2 sie verlangt.

    S. 75–76
  4. 4

    Anlagenbeschreibung

    Aufbau und Hauptbaugruppen, Bedienerarbeitsplätze und der Funktionsablauf eines Automatikzyklus.

    S. 77–78
  5. 5

    Anlieferung, Transport, Auspacken

    Sicherheitshinweise zum Handhaben, Gewichte und Schwerpunkte, Anschlagpunkte, Transportsicherungen und Auspacken.

    S. 79–81
  6. 6

    Lagerbedingungen

    Zulässige Lagerumgebung, Korrosionsschutz und maximale Lagerdauer mit wiederkehrenden Prüfungen.

    S. 82
  7. 7

    Aufstellbedingungen

    Platzbedarf, Fundament und Tragfähigkeit, Umgebungsbedingungen und die bauseitigen Versorgungsanschlüsse.

    S. 83–84
  8. 8

    Montage und Installation, Erstinbetriebnahme

    Sicherheitsregeln für die Montage, die Montage- und Installationsschritte und die dokumentierte Erstinbetriebnahme.

    S. 85–87
  9. 9

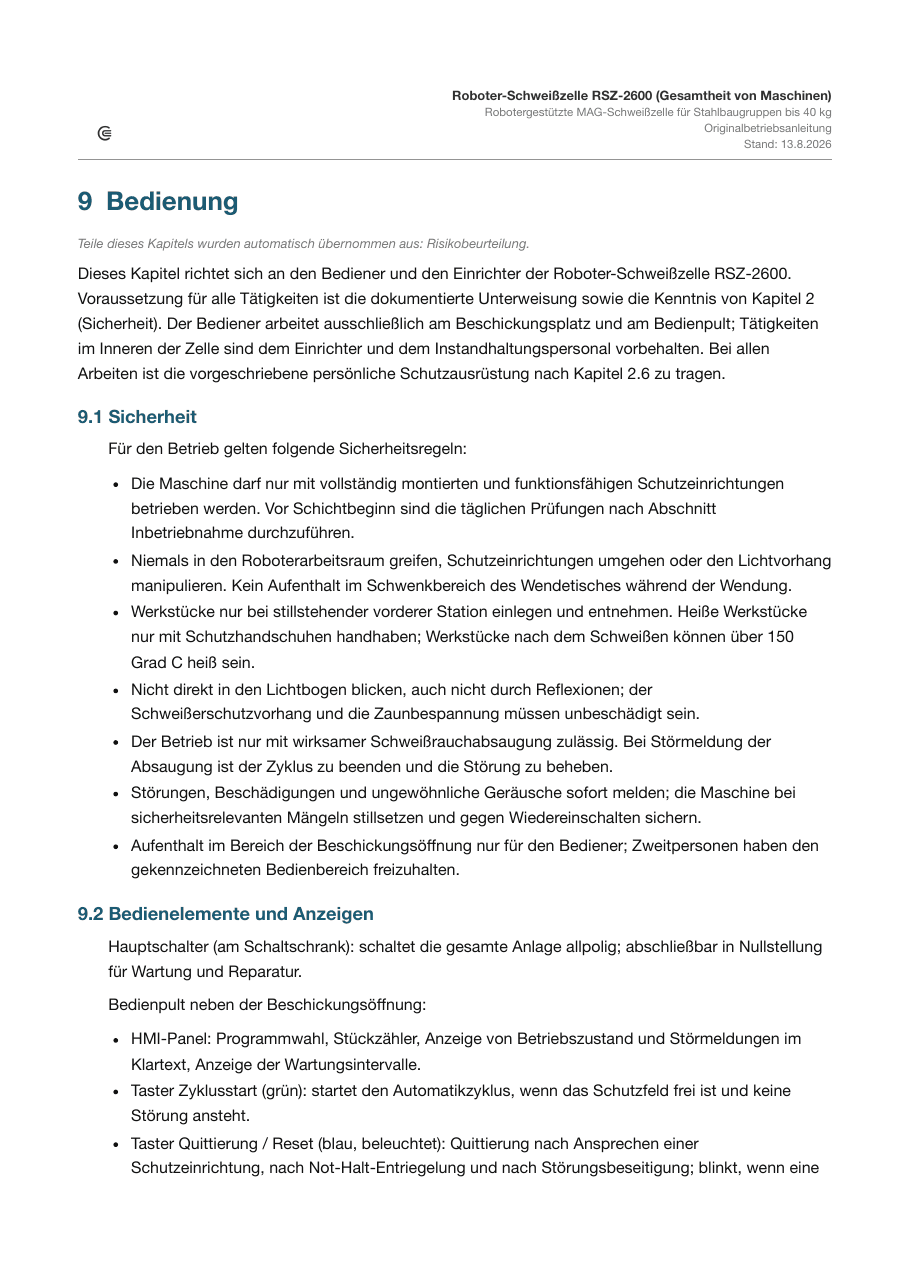

    Bedienung

    Bedienelemente und Anzeigen, Betriebsarten, Inbetriebnahme und Rüsten sowie das sichere Außerbetriebnehmen im Normalbetrieb und nach Not-Halt.

    S. 88–90
  10. 10

    Instandhaltung

    Wartungsnachweis, Inspektions- und Wartungsplan mit Intervallen und Tätigkeiten sowie der Schmierplan.

    S. 91–92
  11. 11

    Demontage und Entsorgung

    Sicheres Demontieren, Trennen und Entsorgen der Betriebsstoffe, Werkstofftrennung und Recycling.

    S. 93–94
  12. 12

    Pläne und sonstige Informationen

    Zeichnungen und Ersatzteile, Elektrodokumentation sowie der Nachweis der Risikobeurteilung nach Lebensphasen und das Anhangverzeichnis.

    S. 95–101

Grenzen

Was die Software nicht liefert.

  • Abbildungen Ihrer Maschine: Fotos der Bedienelemente, Transportskizzen mit Anschlagpunkten, Aufstell- und Fundamentpläne. Eigene Bilder lassen sich je Abschnitt hochladen, erzeugt werden sie nicht.
  • Werte, die nur Ihre Konstruktion kennt: Anzugsmomente, Einstellwerte, Wartungsintervalle, Schmierstoffe. Wo eine Angabe fehlt, setzt die KI einen benannten Platzhalter statt einer plausiblen Zahl; im Editor werden diese offenen Punkte gezählt und angezeigt.
  • Übersetzungen. CE-Copilot erstellt die Anleitung auf Deutsch; für andere EU-Länder ist eine Übersetzung in die Amtssprache des Verwenderlandes erforderlich (Anhang I Nr. 1.7.4.1).
  • Die fachliche Prüfung und Freigabe. Der Text ist ein Entwurf aus Ihren Projektdaten, den Sie als Hersteller verantworten.

Einordnung

Zwei Dokumente, zwei Adressaten.

Die technische Dokumentation bleibt beim Hersteller und wird auf Verlangen der Marktaufsicht vorgelegt. Die Betriebsanleitung geht mit der Maschine an den Betreiber. Deshalb sind es zwei Exporte mit zwei Zielgruppen: Das Musterdossier zeigt die interne Akte über 119 Seiten, dieses Beispiel das Dokument für den Kunden.

Im Produkt: Die Betriebsanleitung ist ein Zusatzmodul im Professional-Plan und wird je Projekt einmalig für 9,99 € freigeschaltet. Der Assistent befüllt die Kapitel aus den Projektdaten vor, ergänzt auf Wunsch KI-Textvorschläge und exportiert nach PDF und Word. Jeder Text bleibt editierbar.
